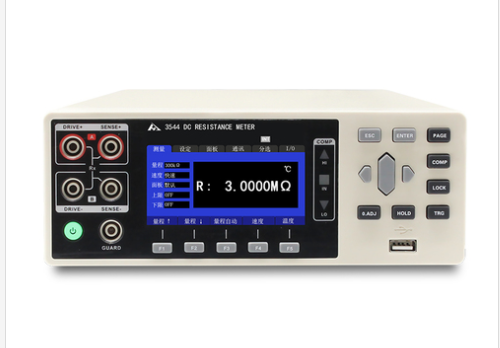

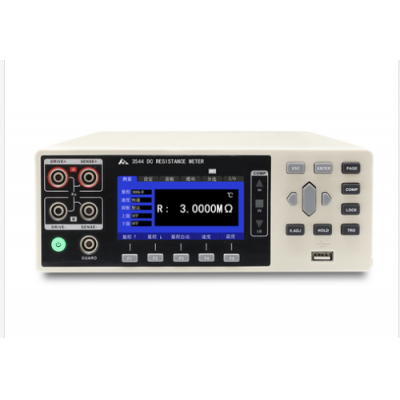

HP3544直流電阻測試儀
HP3544直流電阻測試儀概述HP3544/CHT3548精密直流電阻測試儀是高性能電阻測試儀，針對不同應用場合分別設計臺式和手持式兩種款式。0.1μΩ~3.3MΩ的測試范圍，0.02%的基本精度可以滿足大多數的電阻測試應用場合?？垢蓴_的電路設計使得該儀器能夠在各種復雜的電磁環境下完成準確測試，HP3544標配RS232/RS485/LAN通訊接口和I/O接口，特別適合配套自動化設備完成自動測試。
- 品牌： 和普
- 型號： HP3544
HP3544直流電阻測試儀概述
HP3544/CHT3548精密直流電阻測試儀是高性能電阻測試儀，針對不同應用場合分別設計臺式和手持式兩種款式。0.1μΩ~3.3MΩ的測試范圍，0.02%的基本精度可以滿足大多數的電阻測試應用場合?？垢蓴_的電路設計使得該儀器能夠在各種復雜的電磁環境下完成準確測試，HP3544標配RS232/RS485/LAN通訊接口和I/O接口，特別適合配套自動化設備完成自動測試。
HP3544直流電阻測試儀特性
? 0.1μΩ~3.3MΩ的測試范圍，0.02%的基本精度
? 300mA電流測試
? 具有面板調用功能，熱電勢補償功能和多通道測試功能
普通臺式款，結構緊湊
抗干擾設計，適用電磁環境復雜場合
快速高精度測試，接口豐富
300mA電流測試(300mΩ)
規格
型 號 | CHT3548 | HP3544 |
顯 示 | 4.3英寸VDF屏顯示 | 3.5英寸TFT-LCD |
測試參數 | 直流電阻、溫度 | |
基本精度 | 0.1%±10讀數(3mΩ,30mΩ,3MΩ)，0.05%±4讀數(300kΩ)，0.02%±2讀數(其它量程) | |
分辨率 | 0.1μΩ | |
量 程 | 3mΩ/30mΩ/300mΩ/3Ω/30Ω/300Ω/3kΩ/30kΩ/300kΩ/3MΩ | |
測試速度 | 5次/秒（平均次數可選） | 快速(50Hz:20ms;60Hz:18ms), 中速(50ms), 慢速(200ms) |
信號源 | 1A DC | 1A DC ；DC：最大5.5V |
溫 度 | 范圍：-10℃~60℃；精度：±1℃ | |
校 正 | 全量程內短路清零 | |
比較器 | 實現HIGH/IN/LOW 分選 | 10檔分選；實現HIGH/IN/LOW 分選 |
內部數據保存 | 可記錄2400組測試數據 | 搭配電腦軟件記錄測試數據 |
觸發模式 | 內部觸發、自動觸發 | 內部觸發、外部觸發、手動觸發、總線觸發 |
其他功能 | 溫度換算功能；熱電勢補償；材料溫度補償功能； 導體長度換算功能（詳情見產品說明書） | 溫度補償功能；電源頻率設置；熱電勢補償 （詳情見產品說明書） |
接 口 | USB接口，外部觸發口 | 外部I/O接口，LAN接口，RS232接口，RS485接口 |
電 源 | 12V/1700mAh鋰電池或8節干電池 | 電壓:100VAC~256VAC；頻率:50Hz~60Hz |
額定功率 | 2.5W | 10W |
尺 寸 | 208mm*52mm*120mm | 325mm*215mm*96.5mm |
重 量 | 0.81kg | 2kg |
附 件 | CHT9363A、CHT9348、CHT0370、USB、 CHT0390、鋰電池、充電器 | CHT9344、CHT9348、CHT9800、PB36頭、電源線、 CHT934X-12（僅CHT3544多路測試儀） |
