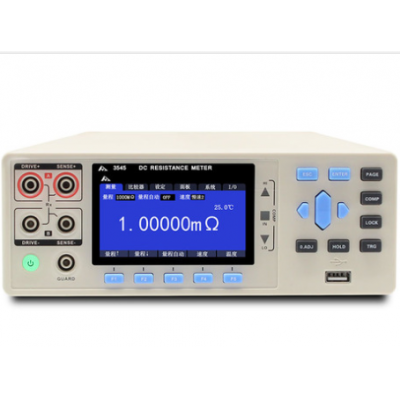

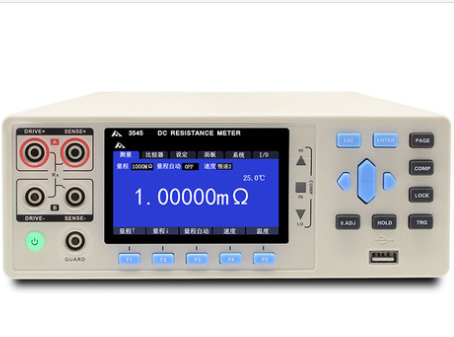

HP3545高精度直流電阻測試儀概述HP3542/HP3545精密直流電阻測試儀是業內較高精度等級的直流電阻測試儀之一。HP3545直流電阻測試儀為6位半，1.200,000顯示，低功率測試模式，最小分辨率可測量0.01μΩ的電阻，測試儀基本精度0.01%，應用于精密電阻批量分選和分流器精確測試等需要高分辨率電阻測量的領域。HP3545具有高速的測試線異常檢測功能和極短的測量周期，最高測試速度可達
HP3542/HP3545精密直流電阻測試儀是業內較高精度等級的直流電阻測試儀之一。HP3545直流電阻測試儀為6位半，1.200,000顯示，低功率測試模式，最小分辨率可測量0.01μΩ的電阻，測試儀基本精度0.01%，應用于精密電阻批量分選和分流器精確測試等需要高分辨率電阻測量的領域。HP3545具有高速的測試線異常檢測功能和極短的測量周期，最高測試速度可達2.2ms，能確保每次做出高速可靠地分選。
? 具有面板調用功能，低功率電阻測量，低電流電阻測量，測試線開路檢查，具有自動測試功能
? 測試范圍10mΩ~1000MΩ，精度±0.01%
? 6位半，1.200,000顯示，低功率測試模式，最小分辨率可測量0.01μΩ的電阻
具有熱電勢補償功能(OVC)
低功率電阻測量
低電流電阻測量
測試線開路檢查
具有自動測試功能
外部控制I/O接口，RS232接口，以太網接口，溫度測試接口，模擬量輸入、輸出接口，特別適合配套自動化設備完成自動測試
型 號 | HP3545 | HP3542 |
顯 示 | 3.5英寸TFT-LCD | |
測試參數 | 直流電阻 | |
分辨率 | 0.01μΩ | 0.1μΩ |
測試范圍 | [LP OFF時]量程10mΩ~1000MΩ，12檔切換 [LP ON時]量程1000mΩ~1000Ω，4檔切換 | 20mΩ~10MΩ，10檔切換 |
測試電流 | DC 1A~1μA以下，[LP ON 時]DC 1mA~5μA | DC 1A-0.5uA |
測量精度 | ±0.01%rdg.±0.001%f.s. | |
測試速度 | 快速2.2ms，中速(50Hz：21ms，60Hz：18ms)，慢速1(102ms)，慢速2(202ms) | |
量 程 | 10mΩ/100mΩ/1000mΩ/10Ω/100Ω/1000Ω/10kΩ/ 100kΩ/1000kΩ/10MΩ/100ΜΩ/1000ΜΩ | 20mΩ/200mΩ/2000mΩ/20Ω/200Ω/2000Ω/ 20kΩ/200kΩ/2000ΚΩ/10ΜΩ |
信號源 | 1A DC；DC：最大5.5V | |
溫 度 | 范圍:-10℃~99.9℃；精度：±0.50℃ | 范圍：-10℃~60℃；精度：1℃ |
精度保證濕度范圍 | 23℃±5℃，80RH以下 | |
校 正 | 全量程內短路清零 | |
比較器 | 10檔分選；實現HIGH/IN/LOW 分選 | |
內部數據保存 | 搭配電腦軟件記錄測試數據 | |
觸發器 | 內部觸發，外部觸發，I/O觸發，手動觸發，總線觸發 | |
其他功能 | 測試線異常檢測(詳情見產品說明書） | |
接 口 | 外部I/O接口，模擬輸出接口，LAN接口，RS232接口 | 外部I/O接口，LAN接口，RS232接口 |
電 源 | 電壓：100VAC~240VAC；AC頻率：50Hz~60Hz；額9定功率：40VA | |
尺寸與重量 | 325mm*215mm*96mm；重量：2kg | |
附 件 | CHT9348、PB36頭、CHT9344、CHT9800、電源線、CHT9341X-12（僅CHT3542多路測試儀） | |
